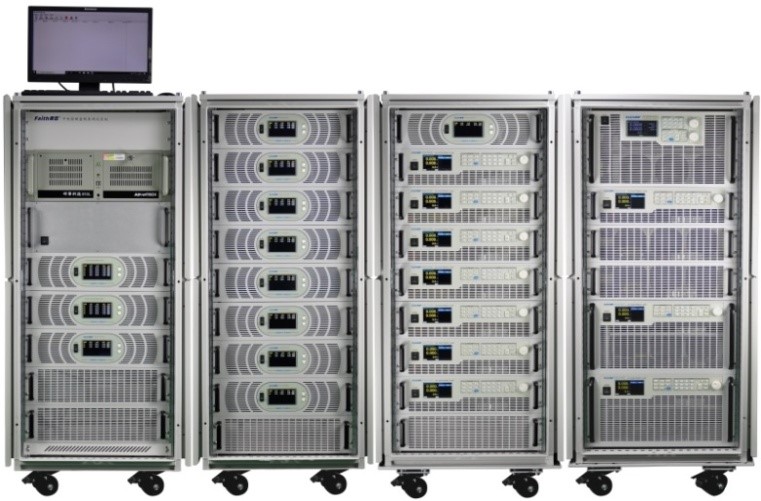

FTS6000线束保险丝自动测试系统，是费思针对汽车线束，汽车中央控制盒、保险丝以及接插件等产品测试、验证而设计的*设备。搭配定制的黄板车台架，用于模拟车身布线环境，能有效缩短设计测试周期。

FTS6000系统配备高性能可编程直流电子负载阵列，可模拟各种工况测试，如加载、卸载、过载、耐久、短路、电流循环冲击、电流梯度测试，熔断等特性测试。配合控制板卡及温度采集器，可实现对继电器的时序控制及被测物的温度监控。

测试过程中，系统软件可以实时采集线束电流，压降，自动计算等效电阻值和功率损耗值。可预览设定的测试序列波形，可实时显示带载波形并支持测试数据保存与导出。

FTS6000系统的配置灵活度高，使用者可根据测试需求弹性化选择，能有效控制测试成本。

主要特点

FTS6000系统适合各类线束、保险丝、继电器的自动化测试，提供众多组合的硬件选择，如FT大功率直流电源、FT阵列式多通道电子负载、FT多通道采集控制卡等。系统结合开放式软体架构，提供*的、功能强大的自动测试，主要特点包括：

1.      结构紧凑，经济、高，且占用空间小；

2.      通道模块化设计体积小，可实现3U/12CH，仅为常规电子负载的1/4；

3.      每通道可以单独控制，某一路出现故障时，不影响系统运行；

4.      每通道电子负载功率范围：45W～12kW，电压范围：60V～600V；

5.      电子负载带载模式：CC、CV、CR、CP四种测试模式；

6.      通道支持动态和序列功能，负载带载的电流和时序可编辑；

7.      通道间带载时间差≤100ms；

8.      LCD显示屏，可显示每个通道电压、电流、功率及状态；

9.      具备过电压、过电流、过功率、过温度等保护；

10.    具备保险丝熔断测试功能；

11.    具备工步测试功能，配合温度采集，可实现电流梯度测试；

12.    可配备控制板卡，能对继电器时序进行控制；

13.    可定制黄板车台架，以模拟车身布线环境，方便测试；

14.    提供LAN、RS485远程通讯接口，方便用户多机集成；

15.    *的测试软件，支持多通道操作，采样，记录以及波形绘制；

16.    测试数据可以导出保存；

17.    标准机柜式安装，方便安装、维护；

18.    智能风扇设计，散热良好且噪声小。

测试项目

FTS6000系统软件拥有强大报表编辑制作、统计分析和管理功能，能提供完备的工具生成测试文件和执行测试管理。软件具备一系列标准测试项目，符合GB/T 31465.1，GB/T 31465.3，QC/T 707，QC/T 420等标准的电气测试要求，可满足大部份的标准测试。相关测试项目包括如下：

1.      长时间稳定性测试

2.      线束压降，等效电阻，功率损耗计算

3.      脉冲时序测试

4.      线束老化测试

5.      继电器寿命测试

6.      继电器的时序控制

7.      保险丝熔断测试

8.      保险丝压降检测

9.      电流循环冲击测试

10.    电流梯度测试

11.    负载动态变化测试

12.    温度监控

应用领域

1.      汽车中央控制盒

2.      汽车线束

3.      继电器

4.      保险丝

5.      端子及接插件

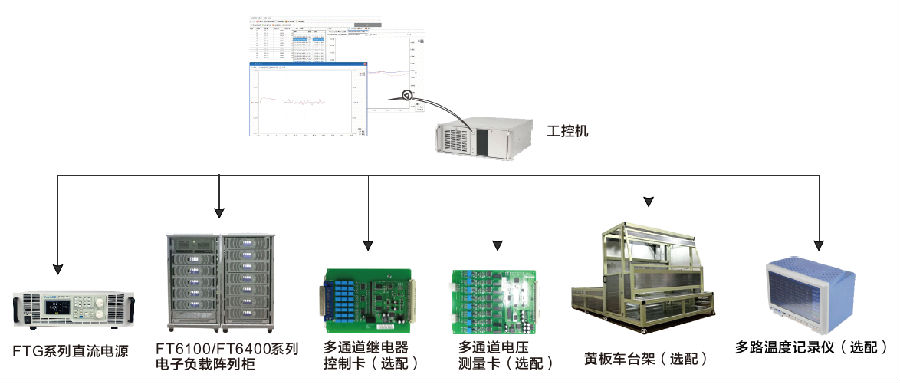

测试系统架构

测试软件介绍

FTS6000系统的软体平台WirePro II，为使用者提供了一个适合于广泛应用的开放式软体架构，WirePro II工作于Windows7/10以上工作环境。

1.      开放式软件，可根据需求实现硬件设备的增加、调整、配置；

2.      可编辑每通道电子负载带载的电流和运行时序，实现复杂带载测试；

3.      可图形化预览设定的电流控制时序；

4.      可编辑每通道继电器控制时序；

5.      具备电流递增带载功能，可手动/自动控制递增的百分比或者电流值；

6.      可自动计算线束测试时的线压降、等效电阻及功率损耗；

7.      可显示电压、电流，温度，运行时序，负载状态等实时信息；

8.      可实时显示测试曲线，测试数据可导出成Excel文件保存。

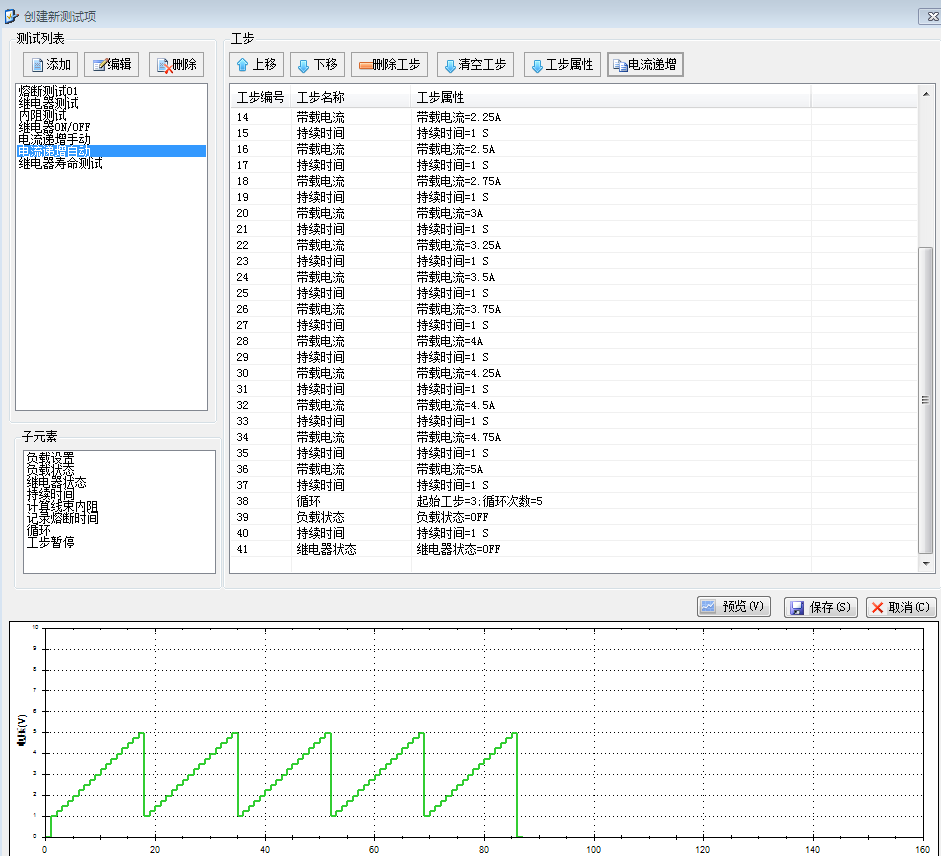

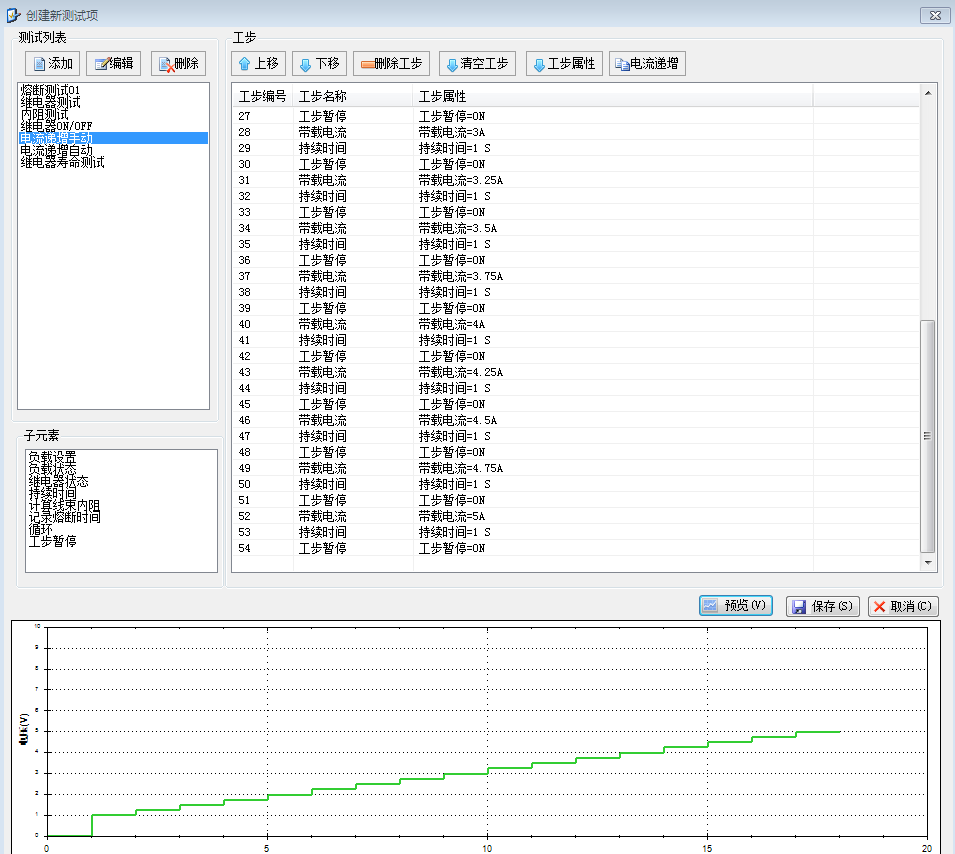

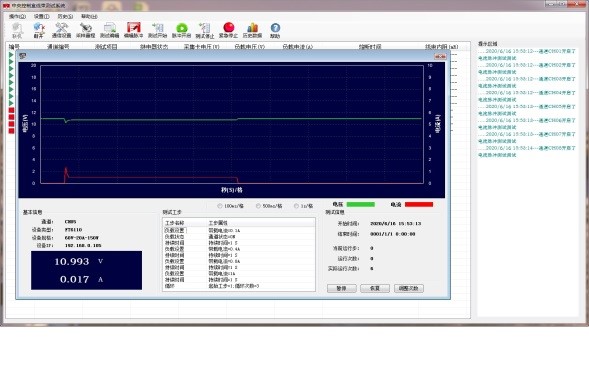

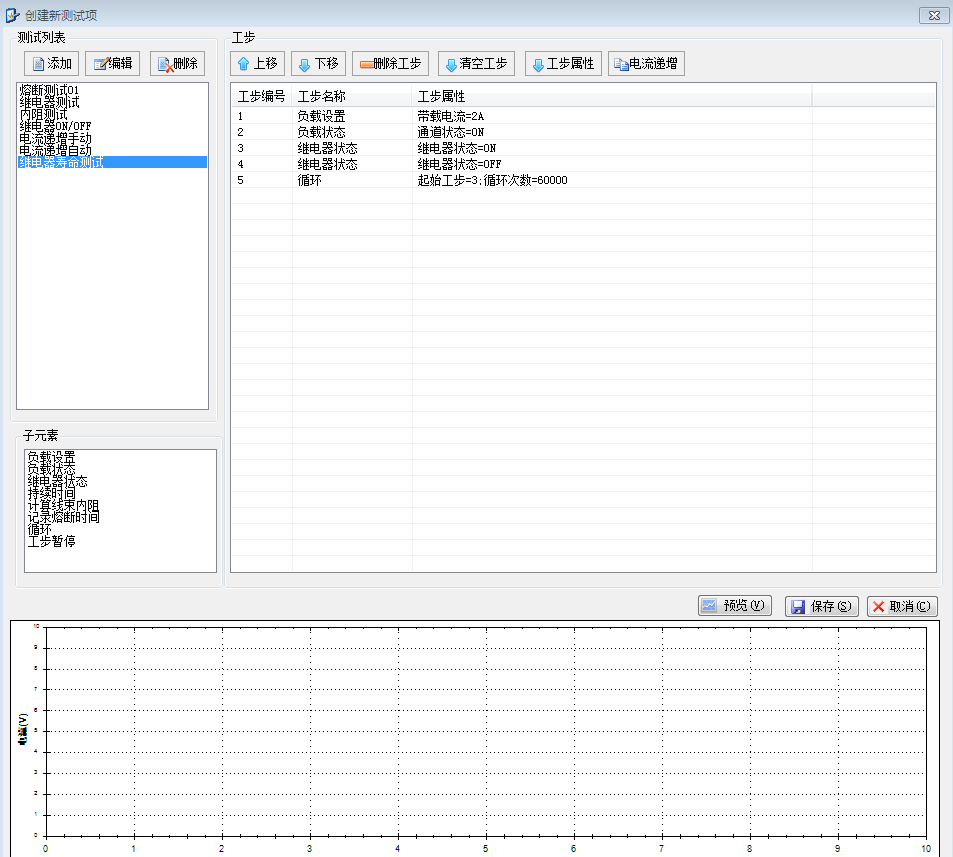

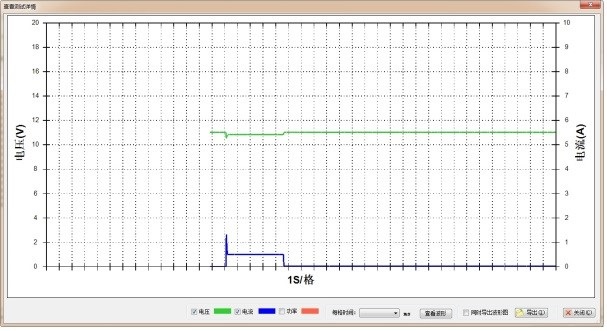

软件测试界面
