产品简介
FT8320级电容漏电测试仪为费思科技针对级电容漏电测试专门开发的一款分析与诊断仪器。
FT8320由测试仪器、上位机软件与测试治具三部分组成,可以测试各种类型级电容在设定电压条件下的漏电流参数。
FT8320可广泛应用于级电容产品的研发、生产、品质检验等环节,具有高、小体积、高度的优点。

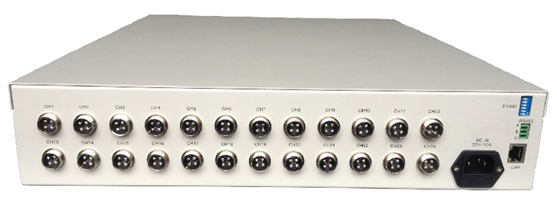

FT8320采用标准19英寸机箱,2U高度,方便集成到研发和产线自动化测试平台,也可单独使用。
产品组成
FT8320由三部分组成:级电容漏电测试仪、测试软件、测试治具或开尔文测试线。
FT8320可通过开尔文测试线,也可通过测试治具连接被测电容。测试治具较开尔文测试线连接更为方便、安全。
产品功能与特点
■ 高达1A/20A的测量范围,可满足绝大多数级电容漏电流的测试测量要求;
■ 多档位设计,针对不同种类级电容,可灵活配置;
■ 高精度漏电流测量,*分辨率高达10nA,测量精度高达0.1%+5d;
■ 高电压设定精度和稳定度,温度系数高达0.5ppm/℃;
■ 高达24个独立测量通道,2U标准19寸机箱,为用户节省宝贵空间;
■ 强大的监测与分析软件,支持多种协议(LAN、RS485等)方便系统集成;
■ 灵活的记录采集设置,可导出所有测试数据,方便研究分析;
■ 测试过程完整记录,方便用户进行数据分析。
产品规格
指标
|
FT8320
|
FT8321
|
档位
|
1Ω/1A/6V
|
10Ω/600mA/6V
|
100Ω/60mA/6V
|
10mΩ/20A/5V
|
100mΩ/20A/5V
|
1000mΩ/20A/5V
|
漏电流测量分辨率
|
1μA
|
100nA
|
10nA
|
1μA
|
10μA
|
100μA
|
漏电流测量精度
|
0.2%+5d
|
0.2%+5d
|
0.2%+5d
|
0.2%+5d
|
0.2%+5d
|
0.2%+5d
|
电压设定精度
|
0.1%+0.1%F.
|
S. 0.1%+0.1%F.
|
S. 0.1%+0.1%F.
|
S. 0.1%+0.1%F.
|
S. 0.1%+0.1%F.
|
S. 0.1%+0.1%F.S
|
通道数
|
24
|
4
|
电流测量温漂系数
|
小于50ppm/℃
|
设定电压温漂系数
|
0.5ppm/℃
|
电流测量范围
|
0~1A
|
0~20A
|
充电电压范围
|
0~6V
|
0~5V
|
工作环境
|
-10℃~40℃
|
相对湿度
|
5%~90%
|
大气压强
|
80~110KPa
|
宽、高
|
19寸/2U
|
重量
|
10kg
|
备注:除以上规格外,本产品可根据客户产品规格和测试测量要求定制开发。
