FT8212S桌上型简易电源PCBA测试系统,是费思对小功率开关电源的使用特性,结合市场需求潜心开发的一款桌上型简易电源PCBA测试系统。
FT8212S测试系统分为主机和测试治具两部分:

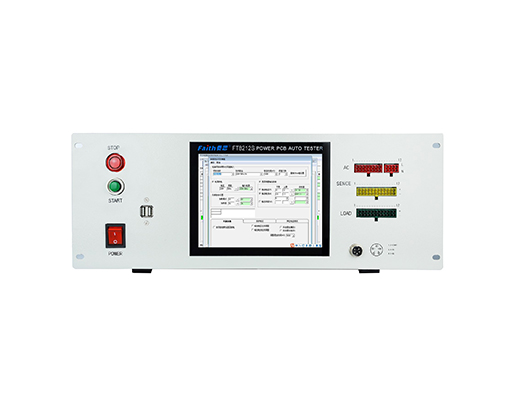

主机包含12通道小功率电子负载和一台Windows的工控系统。电子负载能够快速测试产品空载状态的输出电压,负载状态的输出电压电流;工控系统采用工控主板,保证测试系统的稳定性;测试数据显示在分辨率为800*600的8寸LVDS显示屏上,保证了主机的简约,精巧,不占多余空间;主机带双电源接口,一为主机工作电源,220V输入,另一个是测试电源,可按照要求进行电源输入;主机内置12通道独立防爆灯,防止产品炸机。

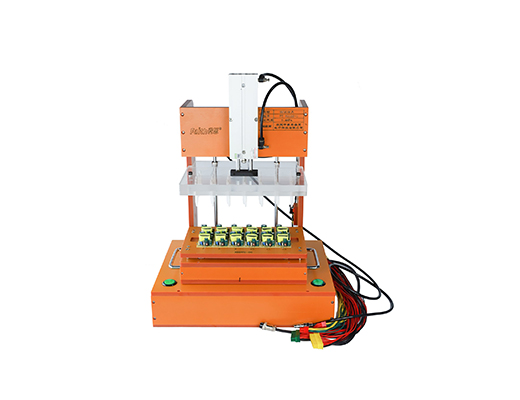

FT8212S测试治具采用四线制电压采集方式,消除电压线损,保证了测试数据的准确性;测试治具使用气动方式控制,节省了操作员的体力;双按键启动按钮,保证了测试过程的安全性;配套测试盒,为本公司开发,可做到20秒内快速更换,更换过程中不需要使用任何工具;测试完成后自动对高压电容进行放电处理,避免损伤其它产品。
二、产品特点
1.测试速度快,12个通道的整套测试流程约在7秒内完成,速度可高达0.6Sec/个;
2.高性能,高精度:电压/电流精度达0.3%,高可靠性,低故障率,模快化设计便于维护,电路多重保护;
3.价格适宜,约为12通道标准ATE裸板测试系统价格的20%,价格媲美同组数单机电子负载;
4.具备通道独立的防爆功能,测试完成后高压电容放电,保证安全生产;
5.测试数据的统计功能,能对每天的测试数量和测试结果进行保存,统计及分析;
6.双启动按钮的气动治具,安全省力;
7.治具下压利用继电器对到位信号进行自锁,保证测试安全到位;
8.测试盒,更换快速,无需工具,便于运输及保存;
9.四线制电压采集,测试精度高;分色防呆的连接线,保证连接的正确
10.大图标结果显示,按PCB方式排列,查看方便快捷;
11.程序编辑简单快捷,可保存海量机种文件;
12.设备精巧,不占用流水线空间;
多通道的裸板测试可分三个方式:电子负载和测试治具,标准ATE裸板测试系统,费思的FT8212S桌上型简易测试系统,现在对这三种方式进行列表比较:
项目
|
电子负载+测试治具
|
FT8212S测试系统
|
ATE裸板测试系统
|
价格
|
价格低
|
价格低
|
价格高
|
测试速度
|
慢
|
快
|
快
|
电压远端测试
|
无
|
有
|
有
|
放电功能
|
无
|
有
|
有
|
测试效率
|
低
|
高
|
高
|
统计功能
|
无
|
有
|
有
|
程序设定
|
单独设定
|
统一设定
|
统一设定
|
治具方式
|
手动
|
自动
|
自动
|
占用空间
|
多
|
少
|
多
|
劳动强度
|
高
|
低
|
低
|
AC功率参数
|
无
|
无
|
有
|
三、技术指标
INPUT Rating
额定输入
|
电压Voltage
|
0~30V
|
电流Current
|
0~5A
|
功率Power
|
0~45W
|
CC MODE
定电流模式
|
分辨度Resolution
|
1mA
|
精度Accuracy
|
0.3%+0.5FS
|
CV MODE
定电压模式
|
分辨度Resolution
|
1mV
|
精度Accuracy
|
0.3%+0.2FS
|
V Measurement
电压测量值
|
分辨度Resolution
|
1mV
|
精度Accuracy
|
0.15%+0.3FS
|
I Measurement
电流测量值
|
分辨度Resolution
|
1mA
|
精度Accuracy
|
0.15%+0.3FS
|
